Filterfrei und einfach zugänglich

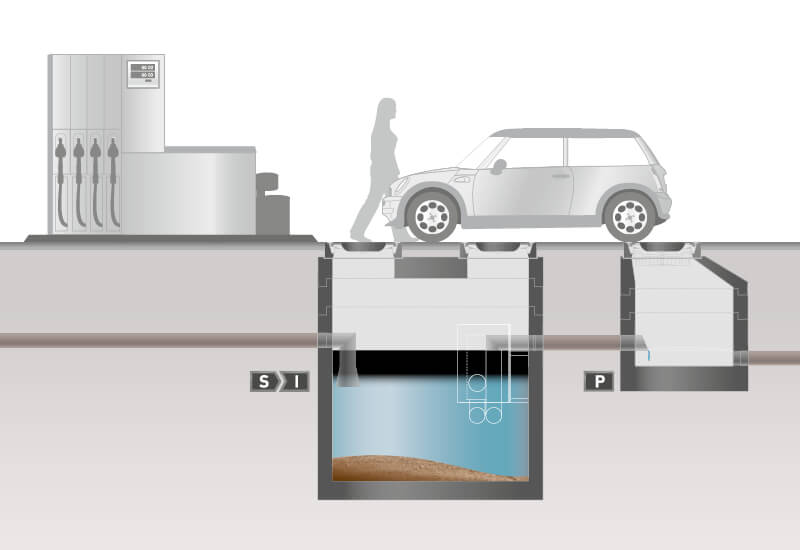

Das System 3A-rhombic® ist eine technisch ausgereifte Kompaktabscheideranlage. Die Sedimentationseinrichtung (Schlammfang nach DIN EN 858) befindet sich unterhalb der Abscheideeinrichtung (konform mit Abscheider Klasse I mit Koaleszenzeinrichtung gem. EN 858).

Die Leichtflüssigkeitsabscheidung wird im System 3A-rhombic® durch einen filterfreien, verschleißfreien Koaleszenzeinsatz begünstigt.

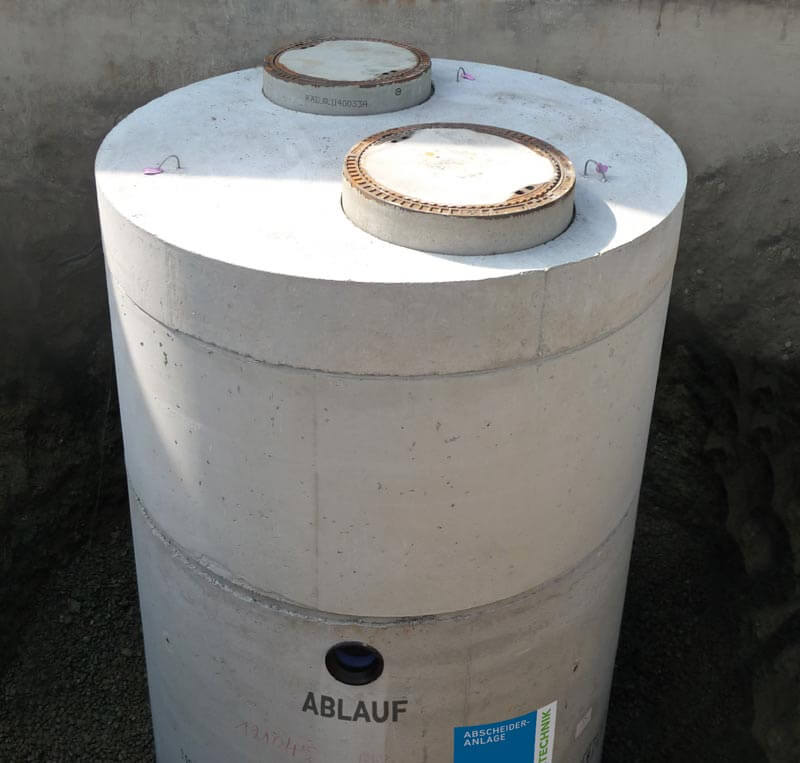

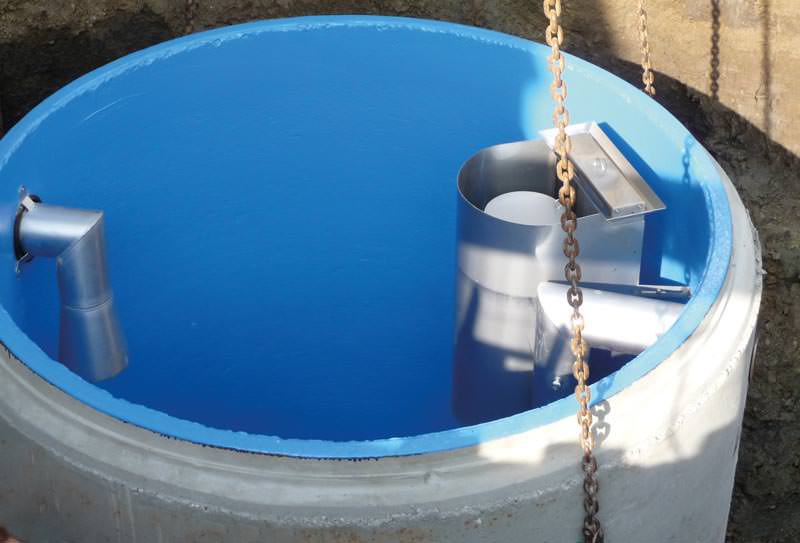

Die darin enthaltenen Edelstahlgitter zeichnen sich durch hohe Festigkeit und Flächenstabilität aus. Die Kompaktabscheideranlage ist standardmäßig mit zwei Wartungsöffnungen ausgestattet. Unter einer dieser beiden Öffnungen sind Koaleszenzeinsatz und selbsttätige Verschlusseinrichtung als gut zugängliche Einheit platziert. Der Koaleszenzeinsatz ist einfach zu entnehmen, zu kontrollieren und gegebenenfalls zu reinigen. Das Wiedereinsetzen erfolgt problemlos und ohne Werkzeug. Bei der Generalinspektion ist ein einfacher Einstieg durch die zweite Wartungsöffnung und den Schachtaufbau im lichten Maß des Behälterdurchmessers möglich. Dichtblasen können ohne Demontage des Zu- und Ablaufteils gesetzt werden.

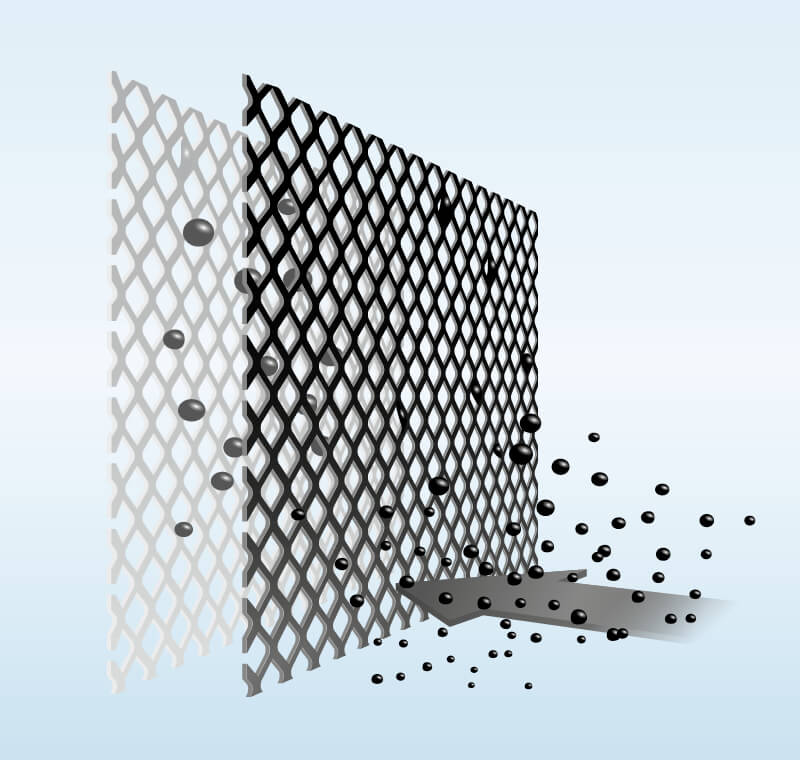

Durch Strömungen und Turbulenzen befindet sich das Abwasser, in dem die abzuscheidenden Leichtflüssigkeiten als unterschiedlich große Tröpfchen verteilt sind, in einem dynamischen Zustand. Ihre Aufstiegsgeschwindigkeit lässt sich mit dem Stokes‘schen Gesetz in Abhängigkeit von der Größe der Tropfen, der Dichtedifferenz und der Viskosität der wässrigen Phase beschreiben. Die Öltropfen, die nicht bereits aufgrund von Behälterdurchmesser und -tiefe an die Wasseroberfläche aufgestiegen sind, durchströmen hintereinander angeordnete Edelstahlgitter mit rautenförmigen Öffnungen. So koalisieren sie und steigen zur Wasseroberfläche auf.

Bauaufsichtlicher Rahmen:
Der neue technische Nachweis für dieses Bauprodukt ist die allgemeine bauaufsichtliche Zulassung/allgemeine Bauartgenehmigung (abZ/aBG) des DIBt, Berlin, Zulassungs-Nr.: Z-83.8-61. Bei nicht CE-gekennzeichneten Bauprodukten werden sogenannte „Kombi-Bescheide“ aus allgemeiner bauaufsichtlicher Zulassung und allgemeiner Bauartgenehmigung erstellt, die sowohl Produkt- als auch Anwendungsregelungen enthalten. Das DIBt beschreibt dieses zutreffend wie folgt: „Im neuen Gewand: die allgemeine Bauartgenehmigung. Mit umfassenden und praxisorientierten Regelungen sorgt die aBG für Sicherheit bei der Anwendung innovativer, nicht geregelter Bauarten.“
